電磁插入式流量計是電磁流量計的分支類型，屬于半侵入式流量測量儀表，核心結構是將單支或多支電磁測量探頭插入管道內部，利用法拉第電磁感應定律測量導電流體的流速和流量，適配 DN50~DN3000 的大中小口徑管道，主打安裝成本低、維護便捷、不停產改造的優勢，廣泛應用于自來水、工業循環水、冷卻水、污水等導電介質的計量場景。

一、 核心工作原理與結構組成

1. 工作原理

• 核心前提：被測介質電導率需≥5μS/cm，常規自來水、冷卻水、污水均滿足該條件。
• 測量特點：測量結果不受介質溫度、壓力、粘度、密度變化影響，僅與流體流速相關。

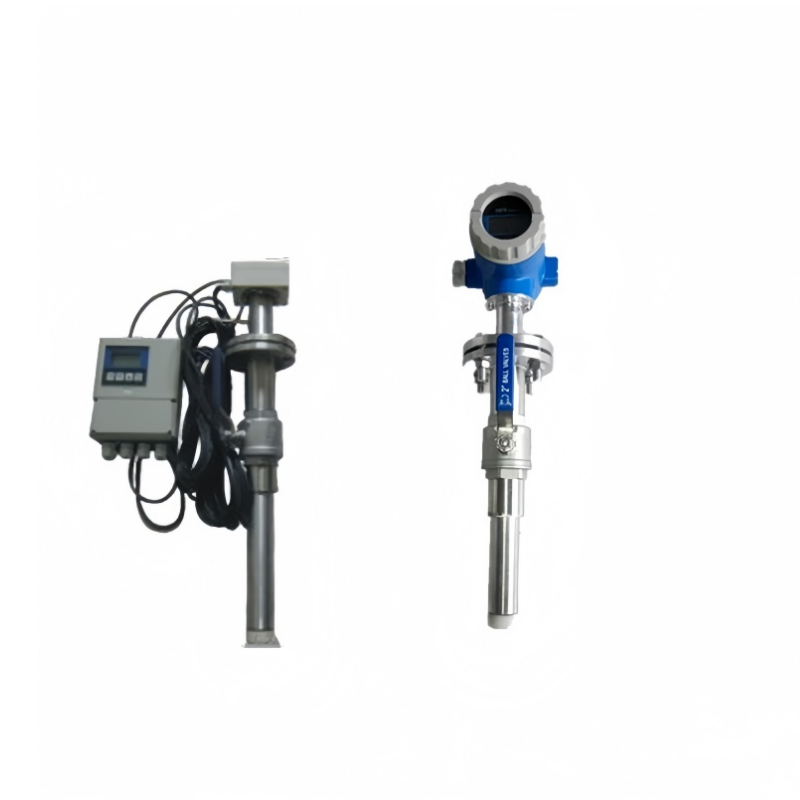

2. 結構組成

1. 測量探頭：核心部件，內置勵磁線圈、測量電極和溫度傳感器，探頭頭部與流體直接接觸；材質可選 316L 不銹鋼、哈氏合金（應對腐蝕性介質），防護等級可達 IP68，可長期浸泡在水中或埋地安裝。
2. 安裝底座 / 球閥：焊接在管道上，用于固定探頭；帶球閥的型號支持帶壓插拔，無需停水即可取出探頭維護。
3. 轉換器（變送單元）：安裝在控制室或現場防爆箱內，負責信號處理、數據顯示和遠傳；支持 4-20mA、RS485（Modbus-RTU）等輸出信號，可對接 PLC、DCS 系統。

二、 核心優勢與適用場景

1. 核心優勢

1. 安裝成本低，適配大口徑管道無需切斷整根管道，僅需在管道上開孔焊接安裝底座即可完成安裝，相比同口徑的管道式電磁流量計，采購成本和施工成本可降低 30%~60%，尤其在 DN500 以上大口徑管道中優勢顯著。
2. 維護便捷，支持帶壓插拔帶球閥的型號可在管道帶壓運行狀態下，直接拔出探頭清潔電極表面的水垢、懸浮物，無需停水，大幅降低管網停水損失，特別適合市政供水、工業循環水等不允許長時間停水的系統。
3. 量程比寬，適配流量波動工況量程比可達 1:100，能覆蓋管道從低負荷（夜間小流量）到高負荷（日間高峰流量）的全流量范圍，測量精度穩定在 ±1.0% R~±1.5% R，滿足過程監測和能耗統計的精度需求。
4. 抗雜質能力強，使用壽命長探頭無活動部件，不會被流體中的泥沙、懸浮物堵塞或磨損；電極和外殼采用耐腐蝕材質，在污水、工業循環水等復雜介質中使用壽命可達 8~10 年。
5. 分體式設計，適應惡劣現場環境探頭可安裝在高溫、高振動、潮濕的管道區域，轉換器可遠程安裝在干燥通風的控制室，避免惡劣環境對儀表的損壞，提升運行穩定性。

2. 適用場景

• 市政水務：DN300~DN2000 自來水總管、污水排放管網、二次供水主管網計量；
• 工業冷卻水 / 循環水：電廠、鋼廠、化工廠的大口徑循環冷卻水總管、空壓機冷卻水支線計量；
• 老舊管網改造：原有管道無計量裝置，需要不停產加裝流量計量設備的場景；
• 腐蝕性介質：含輕微酸堿的工業工藝水、脫硫廢水等（需選配哈氏合金電極）。

3. 局限性

• 僅能測量導電介質，無法測量純水、油類等非導電流體；
• 單探頭型號測量精度受管道流速分布影響，超大口徑（DN1000 以上）管道需采用多探頭陣列安裝，才能保證測量精度；
• 安裝時需保證探頭插入深度達到管道中心軸線，否則會導致測量誤差偏大。

三、 關鍵選型要點

1. 按管道口徑選型
   • DN50~DN1000：選用單探頭電磁插入式流量計，性價比高，安裝簡單；
   • DN1000 以上：選用多探頭陣列式電磁插入式流量計，多通道測量平均流速，消除管道流速分布不均的影響，提升測量精度。
2. 按介質特性選型
   • 常規自來水、冷卻水：選用316L 不銹鋼電極+ 橡膠絕緣層的探頭；
   • 污水、含氯水、輕微腐蝕性介質：選用哈氏合金電極+PTFE 絕緣層的探頭；
   • 高溫介質（溫度＞80℃）：選用高溫型探頭，耐溫可達 120℃~180℃。
3. 按安裝條件選型
   • 需不停產維護：選用帶球閥帶壓插拔型；
   • 埋地管道或潮濕環境：選用IP68 防護等級的探頭；
   • 防爆車間：選用Ex d II BT4 防爆型轉換器。
4. 按精度需求選型
   • 過程監測、能耗統計：選用常規型號（±1.0% R~±1.5% R）；
   • 貿易結算：需選用高精度型號（±0.5% R~±1.0% R），并通過第三方計量認證。

四、 安裝與維護規范

1. 安裝關鍵要求

（1） 安裝位置選擇

• 優先安裝在水平管道的上半部分（時鐘 10 點～2 點位置），避免管道底部積沙、頂部積氣；
• 直管段要求：上游≥10DN，下游≥5DN，遠離彎頭、閥門、水泵出口≥20DN，若空間不足，需加裝整流器優化流場；
• 探頭插入深度：必須達到管道中心軸線位置（如 DN300 管道插入深度約 150mm），確保電極處于流體主流速區域。

（2） 帶壓安裝操作步驟

1. 前期準備：確認管道壓力和介質溫度在儀表額定范圍內，準備帶壓開孔裝置、安裝底座、球閥、探頭等配件；
2. 焊接底座：在選定位置焊接安裝底座，保證底座與管道垂直（垂直度偏差≤1°），焊接后打磨焊縫，清除鐵屑；
3. 帶壓開孔：將帶壓開孔裝置固定在底座上，緩慢開孔，開孔直徑匹配探頭尺寸，開孔完成后取出開孔刀，清理管道內雜質；
4. 安裝球閥與探頭：在底座上安裝球閥，打開球閥將探頭插入管道至中心軸線位置，擰緊密封螺栓，關閉球閥（帶壓插拔維護時使用）；
5. 布線與調試：用屏蔽電纜連接探頭與轉換器，設置管道參數（管徑、材質、介質類型），啟動測量，觀察信號強度和流量數據是否穩定。

（3） 接地要求

• 流量計外殼和探頭需可靠接地，接地電阻≤4Ω，尤其在變頻泵附近安裝時，接地可有效消除電磁干擾，避免測量數據波動。

2. 日常維護要點

1. 探頭清潔：每 3~6 個月用帶壓插拔工具取出探頭，用軟布擦拭電極表面的水垢、懸浮物，嚴禁用鋼絲球等硬物刮擦，防止電極損壞；
2. 密封圈檢查：每次插拔探頭后，檢查密封墊圈是否老化、變形，若出現漏水跡象，及時更換密封圈；
3. 轉換器維護：定期檢查轉換器的電源、接線是否松動，參數是否被誤修改；保持轉換器清潔，避免粉塵覆蓋散熱口；
4. 校準周期：貿易結算用流量計每年校準一次，過程監測用流量計每 2~3 年校準一次，可采用標準表比對法或送第三方計量機構校準。
