大口徑蒸汽流量計（DN300 及以上）選型、對比、安裝

一、大口徑蒸汽定義

DN300、DN350、DN400、DN450、DN500、DN600…DN1200
介質：飽和蒸汽 / 過熱蒸汽溫度：常用 200℃～350℃
用途：鍋爐主蒸汽、管網輸送、集中供熱、電廠、化工總管

二、大口徑蒸汽 只推薦 2 種（行業標準）

1. 差壓式流量計（孔板 / 噴嘴 / 文丘里）

2. 插入式渦街流量計

大口徑絕對不推薦一體型渦街：太重、太貴、難安裝、難檢修。

三、1. 差壓式流量計（大口徑蒸汽 ）

適用

DN300～DN2000，主蒸汽、高壓、高溫、結算計量

結構

• 節流元件：標準孔板 / 長頸噴嘴 / 文丘里管

• 差壓變送器

• 冷凝器（蒸汽必配）

• 三閥組、引壓管、截止閥

• 溫度 + 壓力補償（溫壓補償）

優點

• 耐高溫高壓：540℃ / 10MPa 以上

• 大口徑*成熟、國標、檢定*方便

• 壽命極長、穩定性*高

• 貿易結算、計量考核首選

缺點

• 有壓損

• 直管段要求長

• 安裝系統復雜

推薦節流件

• 一般管網：孔板

• 高壓主蒸汽 / 鍋爐出口：長頸噴嘴

• 要求低壓損：文丘里管

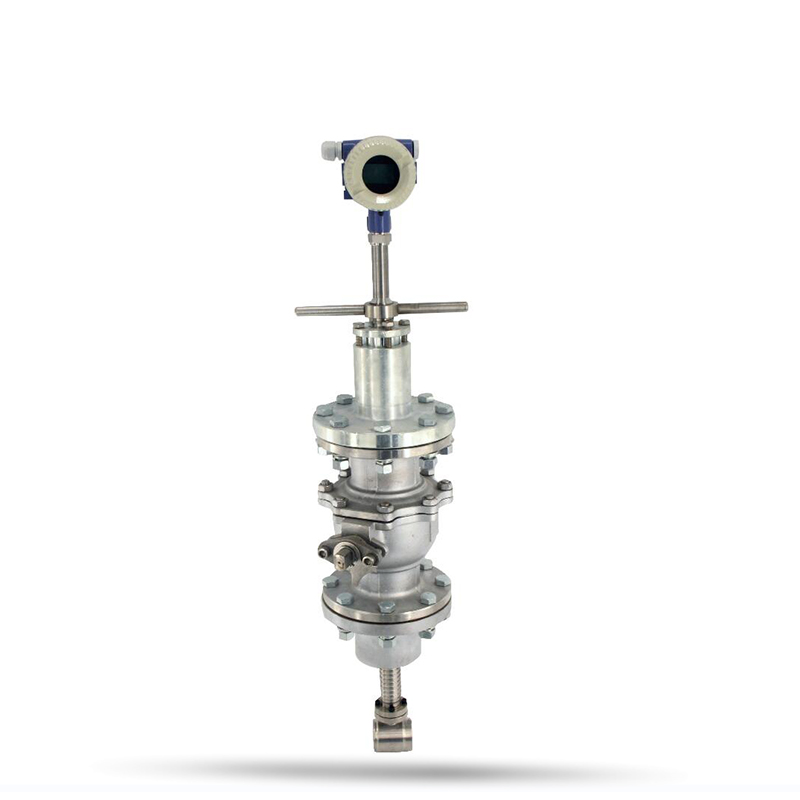

四、2. 插入式渦街流量計（大口徑蒸汽 性價比*高）

適用

DN300～DN2000，工藝計量、能耗監測、改造項目

結構

• 插入式探頭（310S 耐高溫）

• 一體化溫壓補償

• 法蘭安裝球閥（可帶壓拆裝）

優點

• 重量輕、安裝方便

• 可不停產帶壓安裝 / 拆卸

• 無壓損、成本遠低于一體渦街 / 孔板

• 溫壓補償一體，直接質量流量

缺點

• 精度略低于孔板

• 對管道振動敏感

• 不建議用于高等級貿易結算

五、大口徑蒸汽流量計 選型

1. 鍋爐主蒸汽、高壓、高溫、貿易結算、要求*高→ 差壓式（噴嘴 / 孔板）

2. 廠區總管、熱力管網、能耗監測、改造工程、要帶壓安裝→ 插入式渦街流量計（溫壓補償）

3. DN≥700 超大口徑、低壓損→ 文丘里 + 差壓變送器

六、大口徑蒸汽 關鍵材質與配置

• 探頭 / 節流件：310S 不銹鋼（耐高溫）

• 殼體：碳鋼 WCB

• 耐溫：*高 400℃～540℃

• 補償：必須溫壓補償

• 輸出：4～20mA + RS485 + HART

• 防爆：Ex d IIC T6

七、安裝要點

1. 直管段：前≥10D，后≥5D

2. 必須避振，大管道振動影響很大

3. 差壓式必須裝冷凝器，保證冷凝液水平

4. 引壓管保溫、防凍、防堵

5. 插入式渦街：探頭必須插到管道中心線

6. 蒸汽建議垂直向上流，水平安裝注意排水

八、選型建議

大口徑蒸汽（DN300 以上）：貿易結算、主蒸汽、高壓高溫 → 差壓式孔板 / 噴嘴流量計；
工藝計量、管網監測、改造帶壓安裝 → 插入式溫壓補償渦街流量計。
