飽和蒸汽用流量計

適用于鍋爐、供熱、化工、食品、紡織、造紙等行業飽和蒸汽計量。

一、產品概述

飽和蒸汽用流量計主要用于工業系統中飽和蒸汽的流量計量與能耗監測。飽和蒸汽具有溫度隨壓力變化、易產生冷凝水等特點，儀表通常配備溫度壓力補償功能，以保證計量準確性。產品結構穩定，適合高溫、高壓工況下長期運行。

二、工作原理

目前飽和蒸汽主流使用渦街流量計，原理如下：流體經過旋渦發生體時，兩側交替產生旋渦，旋渦頻率與流速成正比。通過檢測頻率信號，并結合實時溫度、壓力補償計算蒸汽密度，*終輸出質量流量。

三、適用介質

飽和蒸汽

四、常用結構形式

1. 一體式溫壓補償渦街流量計（*常用）

• 集流量、溫度、壓力檢測于一體

• 自動補償密度，直接顯示質量流量（t/h、kg/h）

• 安裝方便，占用空間小


2. 分體式渦街流量計

• 傳感器與顯示表頭分離

• 適用于高溫、振動較大的場合

• 可降低高溫對電子元件的影響

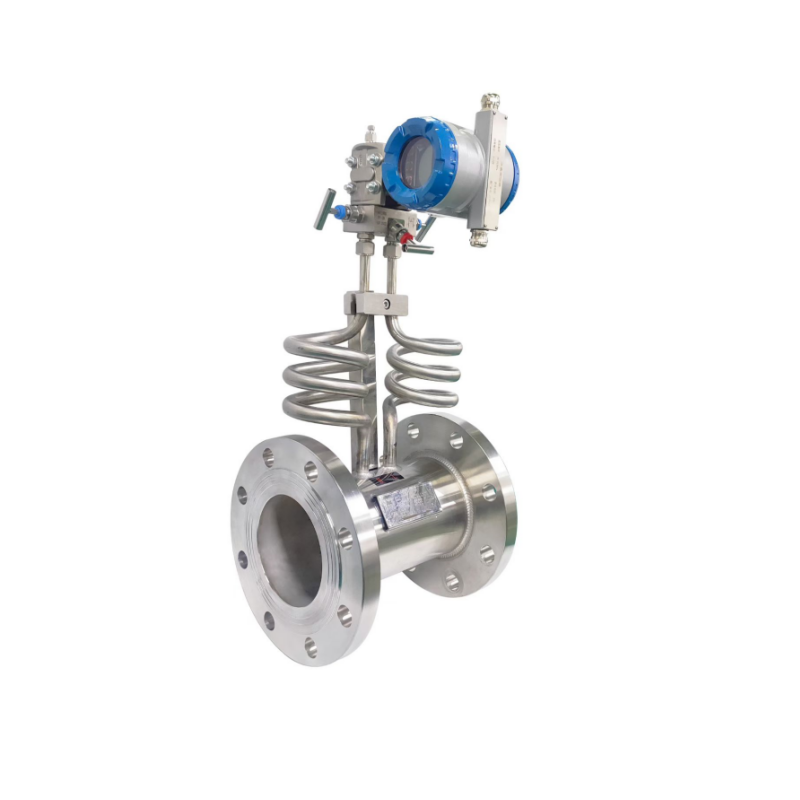

3. 差壓式流量計（孔板 / 平衡流量計）

• 適用于大口徑、高壓、高溫蒸汽

• 結構堅固，使用壽命長

• 適合 DN50 以上大口徑管網計量


五、核心技術參數

• 公稱通徑：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100～DN300

• 公稱壓力：1.6MPa、2.5MPa、4.0MPa

• 介質溫度：0～250℃（常規）；高溫型可達 350℃

• 精度等級：±1.5%

• 量程比：1:10～1:15

• 溫度測量范圍：0～250℃

• 壓力測量范圍：0～1.6MPa / 0～2.5MPa（可選）

• 供電電源：24VDC 或 220VAC

• 輸出信號：4～20mA、RS485（Modbus-RTU）、脈沖信號

• 顯示內容：瞬時流量、累計流量、溫度、壓力、密度、流速

• 表體材質：碳鋼、304 不銹鋼

• 防護等級：IP65

• 防爆等級：Ex d IIB T4（可選）

六、產品特點

• 無可動部件，無磨損，運行穩定

• 內置溫度壓力補償，適合飽和蒸汽密度變化工況

• 壓力損失適中，能源消耗較低

• 可同時測量體積流量與質量流量

• 數據顯示豐富，便于現場查看與遠程傳輸

• 適應高溫、高壓工況，適用范圍廣

• 安裝與維護流程簡單

• 對管道振動存在一定敏感性

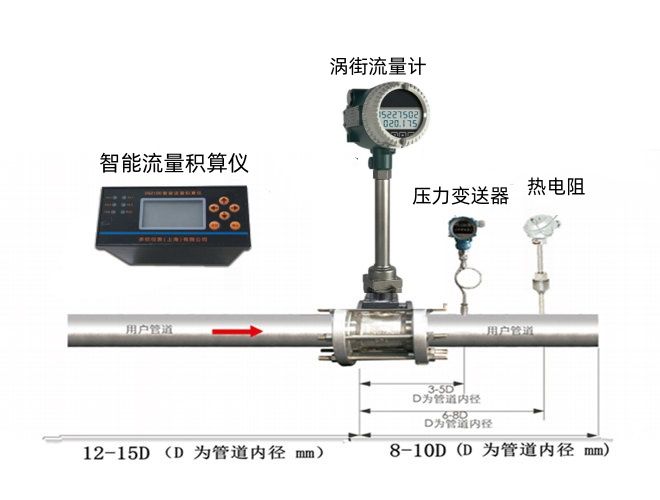

七、安裝要求

• 直管段要求：上游≥10D，下游≥5D

• 儀表必須保證管道內蒸汽充滿

• 水平安裝時，傳感器建議向上或水平安裝

• 垂直安裝時，蒸汽流向自下而上

• 安裝位置應避免強振動源與強電磁干擾

• 管道需設置疏水閥，減少冷凝水對測量的影響

• 高溫工況下，可增加散熱段保護儀表元件

八、適用場景

• 鍋爐出口飽和蒸汽計量

• 工廠蒸汽總管、分汽缸計量

• 換熱站、熱能交換系統蒸汽監測

• 食品殺菌、化工反應釜、印染烘干工藝蒸汽計量

• 企業能源管理、能耗統計、貿易結算

• 紡織、造紙、制藥、煙草等行業蒸汽系統

備注系統展示價格僅為參考價格，不代表實際成交價格。
流量計會因規格、口徑、配置及工況不同而存在差異，需根據實際工況選型后確定準確報價。
售后與質保
多欽儀表（上海）有限公司所售產品均享受以下服務：
所有產品提供 2 年質保；
免費提供電話咨詢、指導安裝調試等服務；
可協商上門指導安裝、調試，僅收取合理差旅費用；
批量采購可提供免費上門指導安裝、調試。
