不銹鋼飽和蒸汽流量計的選型和應用，核心是圍繞飽和蒸汽溫度與壓力一一對應的特性，結合不銹鋼材質的耐腐、耐高溫優勢，優先選擇抗冷凝水干擾、帶精準溫壓補償的儀表類型，以下是詳細的選型方案、安裝要點及應用規范：

一、 不銹鋼材質適配優勢與選型前提

1. 不銹鋼材質的核心優勢過流部件選用304/316L 不銹鋼，適配大部分工業飽和蒸汽工況，具備以下特點：
   • 耐溫性：可耐受飽和蒸汽的常規溫度（0.1~1.6MPa 對應溫度 100~204℃），316L 不銹鋼還可應對含微量氯離子的蒸汽，防止點蝕；
   • 耐腐蝕性：抵御蒸汽中溶解的少量酸性 / 堿性雜質腐蝕，延長儀表使用壽命；
   • 易清潔：表面光滑不易結垢，減少因結垢導致的測量誤差。
2.
3. 飽和蒸汽計量的核心前提飽和蒸汽的體積流量受壓力影響很大，必須配套溫壓補償功能，通過壓力換算對應飽和溫度，再計算標況質量流量（kg/h），避免直接測量體積流量導致的誤差。

二、 主流不銹鋼飽和蒸汽流量計類型及特性

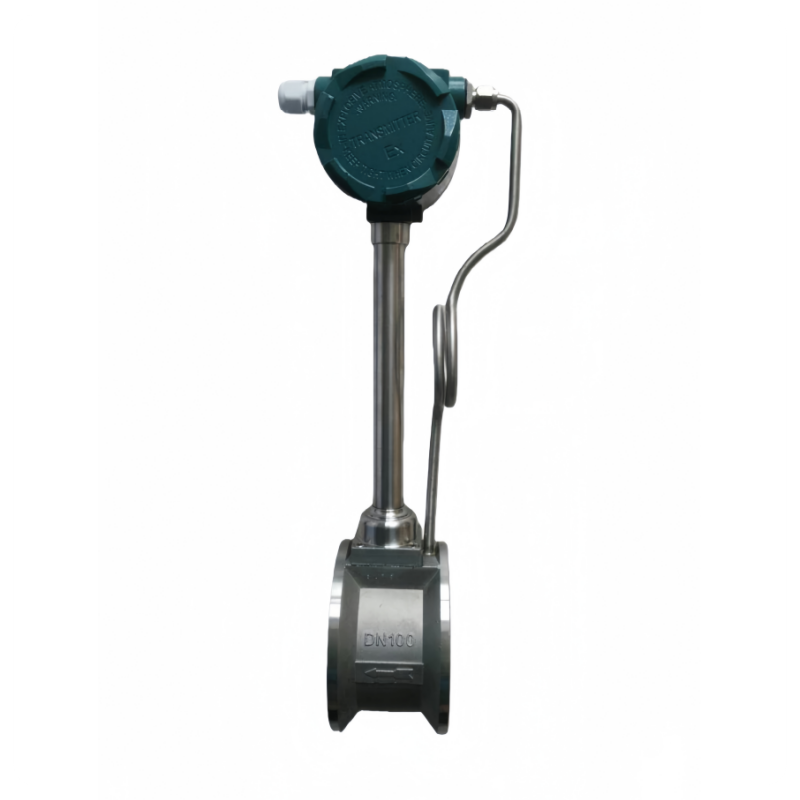

1. 不銹鋼渦街流量計（優先選擇，性價比高）

• 核心設計
  • 測量管、旋渦發生體均為 304/316L 不銹鋼，密封件選用柔性石墨或氟橡膠，耐溫耐壓；
  • 分體式結構，表頭遠離高溫測量端，防護等級 IP65/IP67，適配潮濕車間環境；
  • 內置抗振動算法，抵消蒸汽管道因壓力波動產生的振動干擾，避免信號失真。
• 關鍵技術參數
  • 流速范圍：5~70m/s（飽和蒸汽*佳區間），DN50~DN300 口徑適配流量約 10~1000m³/h（工況）；
  • 測量精度：±1.0% R~±1.5% R，量程比 1:20；
  • 耐溫耐壓：≤250℃、≤2.5MPa，覆蓋絕大部分工業飽和蒸汽參數。
• 優勢與局限
  • 優勢：無活動部件、壓損小、維護成本低，不銹鋼材質適配腐蝕性蒸汽；
  • 局限：低流速（＜5m/s）測量誤差大，需加裝汽水分離器去除冷凝水。

2. 不銹鋼 V 錐流量計（抗干擾強，適配復雜工況）

• 核心設計
  • V 錐節流件為 316L 不銹鋼，表面噴涂碳化鎢涂層，耐磨抗沖刷；取壓口內置不銹鋼過濾網，防止雜質堵塞；
  • 直管段要求極低（上游 3~5DN、下游 1~2DN），遠低于渦街流量計，節省安裝空間。
• 關鍵技術參數
  • 流速范圍：3~60m/s，可測量低流速飽和蒸汽；
  • 精度 ±0.5% R~±1.0% R，耐溫≤350℃、耐壓≤16MPa；
  • 一體化溫壓補償，直接輸出標況質量流量，無需額外計算。
• 優勢與局限
  • 優勢：抗冷凝水、抗雜質能力強，測量穩定性高；
  • 局限：壓損略高于渦街流量計，成本稍高。

3. 不銹鋼孔板流量計（低成本，傳統選型）

• 核心設計
  • 孔板、取壓法蘭均為不銹鋼材質，法蘭取壓或角接取壓；需配套不銹鋼取壓管路和智能差壓變送器。
• 關鍵技術參數
  • 精度 ±1.5% R~±2.0% R，直管段要求高（上游≥10DN）；
  • 耐溫≤300℃、耐壓≤10MPa，適配中低壓飽和蒸汽。
• 優勢與局限
  • 優勢：成本低、結構簡單，不銹鋼材質耐腐蝕；
  • 局限：壓損大、易積冷凝水，需定期清理取壓管路。

三、 安裝與維護關鍵規范

1. 安裝專屬要求
   • 安裝位置：優先安裝在蒸汽管道水平段或上升段，嚴禁安裝在*低點（易積冷凝水）；流量計上游需加裝汽水分離器，分離蒸汽中的冷凝水，防止水錘沖擊不銹鋼部件。
   • 直管段與旁路：渦街流量計上游≥15DN、下游≥5DN；V 錐流量計上游≥3DN、下游≥1DN；DN80 及以上口徑必須加裝旁路管道和切斷閥，方便檢修校準。
   • 保溫與防護：流量計及不銹鋼取壓管路需做保溫處理，減少蒸汽冷凝；表頭安裝在遠離高濕區域的控制柜內，防護等級≥IP65。
   • 接地要求：不銹鋼流量計需單獨可靠接地（接地電阻≤10Ω），避免電磁干擾，尤其在變頻器附近。
2.
3. 日常維護要點
   • 定期排水：每天排空汽水分離器和流量計內的冷凝水，防止不銹鋼部件長期浸泡生銹；
   • 清潔檢查：每 1~2 個月用壓縮空氣吹掃渦街發生體或 V 錐節流件表面，清除粘附的雜質；檢查不銹鋼法蘭密封處是否泄漏；
   • 校準周期：貿易結算用流量計每年校準一次，過程監控用每 2 年校準一次；重點校準溫壓補償模塊的壓力 - 溫度對應關系，確保飽和蒸汽參數換算準確。

四、 選型對比表
